2. 另外一頭插入5V適配器插頭，插頭接入市電插座。（注：請注意連接完好）

或另外一頭插入5V移動電源（充電寶）（注：請確保移動電源是5V輸出）

3. 將測試表筆接線端子紅色插入儀表器面板紅色插孔（上標有“+”），

黑色端子插入儀器面板黑色插孔（上標有“-”）。

4. 測試時，紅色表筆接觸電池正極，黑色接觸負極。（注：請注意接觸充分）

五: 具體操作示例：（僅供參考）

（注：以設置范圍3.90-4.00V，模式1范圍內長響報警，速度2測試為例）

5.1 連接好電源線及測試線，打開儀表頂部電源開關開機；

5.2 按‘確定’鍵，此時界面顯示L，約1秒后跳入電壓下限設置界面，

通過‘▲▼’鍵將電壓范圍最小值設置為3.900；

5.3 再按‘確定‘鍵，此時界面顯示H，約1秒后跳入電壓上限設置界面，

通過‘▲▼’鍵將電壓范圍最大值設置為4.000；

5.4 再按‘確定‘鍵，通過‘▲▼’鍵將界面調節顯示F 1；

5.5 再按‘確定‘鍵，調節測試速度為SP2，調好后再按’確定‘鍵回到測試界面。

5.6 開始測試，

如所測的結果數值在3.90-4.00V內，則亮綠燈，同時一直滴滴的長響，

如所測的結果數值不在3.9-4.00V內，則亮紅燈無聲音。

5.7 測試完成，關掉開關，斷開電源。

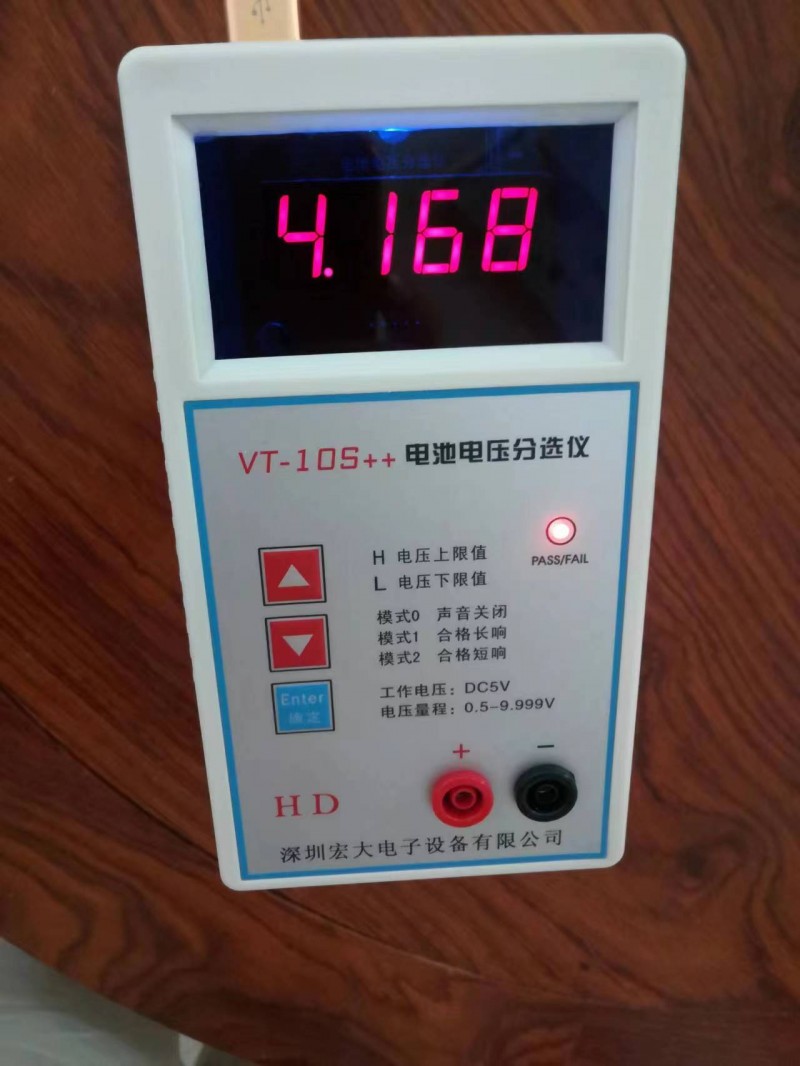

三: 各按鍵與界面模式功能說明：

確認 ：按該鍵可進入參數范圍設置、模式選擇、進入下一步：

△▽ ：數值設置、模式選擇鍵（每按一下可使數值遞增\遞減‘1’）

0. 按一下“確認”鍵：

1. 顯示第1項：L：電壓下限。……（可能通過△▽《設置電壓范圍的最小值》

2. 再按一下確認鍵 第2項： H：電壓上限。……（設置電壓范圍的最大值）

3. 再按一下確認鍵 第3項：F：報警模式：（注：部分機型才有模式3和模式4設置）

模式F 0是無聲音提示，合格亮綠燈，不合格亮紅燈：

模式F 1是合格長響，亮綠燈：不合格不響亮紅燈：

模式F 2是合格短響，亮綠燈：不合格不響亮紅燈：

模式F 3是合格不響，亮綠燈：不合格常響亮紅燈：

模式F 4是合格不響，亮綠燈：不合格短響亮紅燈。

注：紅綠色指示燈模式（在范圍內亮綠燈、不在范圍內亮紅燈），此為程序默認。

4. 再按一下確認鍵第4項：SP 1…5測試速度，（注：SP 1為最快，SP 5最慢）

四: 連接說明：

1. 雙USB公頭插頭，一頭插入儀表頂部的USB插頭母座：

2. 另外一頭插入5V適配器插頭，插頭接入市電插座。（注：請注意連接完好）

或另外一頭插入5V移動電源（充電寶）（注：請確保移動電源是5V輸出）

3. 將測試表筆接線端子紅色插入儀表器面板紅色插孔（上標有“+”），

黑色端子插入儀器面板黑色插孔（上標有“-”）。

4. 測試時，紅色表筆接觸電池正極，黑色接觸負極。（注：請注意接觸充分）

五: 具體操作示例：（僅供參考）

（注：以設置范圍3.90-4.00V，模式1范圍內長響報警，速度2測試為例）

5.1 連接好電源線及測試線，打開儀表頂部電源開關開機；

5.2 按‘確定’鍵，此時界面顯示L，約1秒后跳入電壓下限設置界面，

通過‘▲▼’鍵將電壓范圍最小值設置為3.900；

5.3 再按‘確定‘鍵，此時界面顯示H，約1秒后跳入電壓上限設置界面，

通過‘▲▼’鍵將電壓范圍最大值設置為4.000；

5.4 再按‘確定‘鍵，通過‘▲▼’鍵將界面調節顯示F 1；

5.5 再按‘確定‘鍵，調節測試速度為SP2，調好后再按’確定‘鍵回到測試界面。

5.6 開始測試，

如所測的結果數值在3.90-4.00V內，則亮綠燈，同時一直滴滴的長響，

如所測的結果數值不在3.9-4.00V內，則亮紅燈無聲音。

5.7 測試完成，關掉開關，斷開電源。
