508E傳感器采用低功耗設計方案可以同時測量土壤溫度、土壤體積含水量和土壤電導率（EC）三個參數。

產品選型表
型號 監測參數
508E-TH 土壤溫濕度
508E-E 土壤電導率
508E 土壤溫濕鹽

產品原理：
土壤溫度：傳感器在一根探針上布置了一顆數字感溫芯片，用過覆銅的方式增加溫度傳導效率，用于測量探針表面，也就是土壤的溫度。
土壤體積含水率：傳感器使用的是基于介電常數的FDR原理，用過測量土壤介電常數對高頻信號的傳輸影響來反推土壤含水率。
土壤電導率（EC）：傳感器通過在兩個金屬探點上施加交流電的方式來測量阻抗，從而測算出土壤電導率。交流電的方式避免了單向電壓帶來的極化影響，同時電導率的測量還加入和溫度的自我校正。
傳感器采用自動休眠設定，每3分鐘工作一次。數據變化周期為3分鐘。
產品參數：
供電電壓：DC6-24V
功    率：≤0.05W
瞬間電流：≤15MA  平均電流＜3MA
監測參數 測量范圍 分辨率 精度
溫度 -20-80℃ 0.1℃ ±0.5℃
土壤體積含水率 0-100%VOL 0.1% ±3%（0-45%），±5%（>45%）
土壤電導率 0-6000uS/CM 10uS ±5%

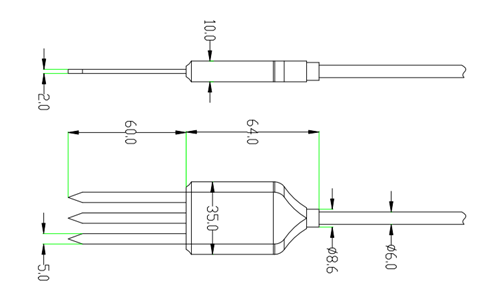

產品尺寸：

產品安裝：

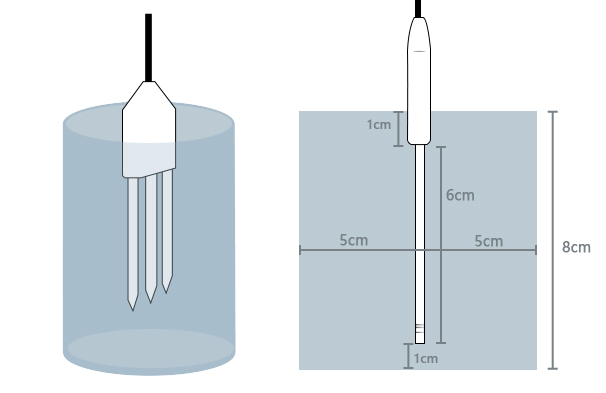

有效測量范圍：

圓柱高為探針針長上下各增加1CM即8CM，直徑5CM的圓柱體。在此有效范圍內要避免有大的石塊或根系。

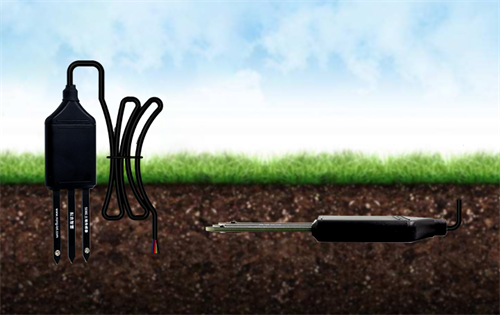

安裝方式：
兩種方式埋設


接線說明：
線色 定義
紅 電源正
黑 電源負
黃 RS485A
藍 RS485B

使用注意事項
1.安裝時應注意保證探針與土壤完全接觸
2.土壤體積含水量的準確性僅保證土壤溫度高于0℃（水結冰時介電常數變化極大）
3.土壤電導率的準確性僅保證土壤溫度高于0℃，土壤體積含水量高于20%VOL
4.應保證土壤電導率兩個探點清潔，探點有油污時會極大的影響電導率的準確性
5.本產品是通過率定介電常數對高頻信號的傳輸影響來反推土壤體積含水量，兩個參數成線性關系，對土壤體積含水量要求較高的用戶可對傳感器進行二次率定。

MODBUS RTU通訊協議（適用于508E系列傳感器）
波特率：9600
數據位：8
停止位：1
校驗位：無
1.1 CRC說明：
以下所有說明中，MODBUS RTU 協議中的CRC16兩字節，按照MODBUS規定：低字節在前，高字節在后。
以下說明中，假定傳感器地址0xFF（傳感器缺省地址為FF）
1.2 返回錯誤碼規定：
傳感器對于錯誤指令的接收(包括CRC16效驗錯誤)，均實行不返回錯誤碼方式。上位機可在指令發出100ms后收不到返回數據時認為發出指令失敗，可重新發送指令。
2.1 標準MODBUS 寄存器說明
特別注意：MODBUS 命令中寄存器的數量或長度一項均為兩字節16 位為一個單位（高字節在前，低字節在后），而非單字節8 位為一個單位。
用戶應保證命令中寄存器的地址和數量這兩項參數的范圍在本系統規定范圍之內。如果超出范圍，傳感器的輸出結果將無法預測，用戶應在上位機軟件設計中保證MODBUS 命令符合本手冊要求
輸入寄存器：用功能碼 03 讀
地址 操作 內容 備注
0x0000 只讀 土壤體積含水量，放大10倍的16進制數，如0x012C表示含水量為30.0%VOL
0x0001 只讀 土壤溫度，放大100倍加20的16進制數，如0x0FA0表示溫度為20.0℃
0x0002 只讀 電導率（EC），16進制數，如0x012C表示電導率為300uS/cm

內部寄存器：用功能碼 03 讀；功能碼06 寫
地址 操作 內容 備注
0x0000 讀寫 傳感器地址，范圍0x01-0xFF（十進制），出廠設置為0xFF

注：地址部分的數據為16進制表示，例：地址20（十進制）讀寫值為0x14

下面舉例介紹一下利用 Modbus RTU 命令訪問系統寄存器的方法：
1、讀取多個輸入寄存器（3個實時數據）命令
發送：FF 03 00 00 00 03 10 15
FF 03 00   00 00   03 10 15
系統地址 功能碼 寄存器地址 寄存器數量 軟件自動產生的CRC16校驗位

回答：FF 03 06 01 2C 01 00 00 56 78 C4
數據段數據為：
FF 03 06 01 2C 01 00 00 56 78 C4
系統地址 功能碼 數據段字節數量 數據段數據 CRC16校驗位

2、讀取地址寄存器命令
發送：00 03 00 00 00 01 85 DB
00 03 00 00 00   01 85 DB
功能碼 寄存器地址 寄存器數量 軟件自動產生的CRC16校驗位

回答：00 03 02 00 01 44 44
00 03 02 00 01 44 44
功能碼 數據段的字節數量 數據段數據 CRC16校驗位
數據段數據為0x0001 =01   表示系統地址01
3、修改內部寄存器（系統地址）命令（把地址改為0x33）
發送：00 06 00 00  00 33 C8 0E
00 06 00   00 00 33 C8 0E
功能碼 寄存器地址 新地址 CRC16校驗位

回答：00 06 00 00  00 33 C8 0E  （表示修改成功）
00 06 00 00 00  33 C8 0E
功能碼 起始地址 新地址 CRC16校驗位

備注：
土壤三參數默認更新時間為3分鐘，需要快速觀測時可發送AT+CALIBRATION=1#指令，
切換為測試模式，更新時間更改為3秒，該指令掉電不保存。
不重新上電的情況下可發送AT+CALIBRATION=0#指令將傳感器切回工作模式，3分鐘更新。
質保及售后：
保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。
售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
