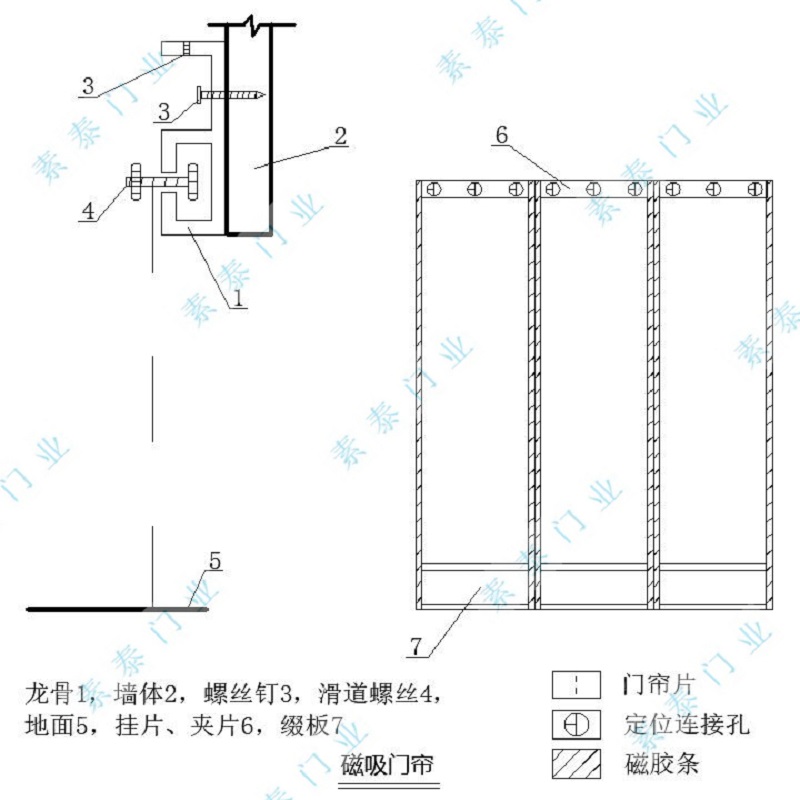

1.圖例
|
||||
|
2.外觀質量 2.1 門簾表面應光滑、平整，顏色應均勻，不應有氣泡、裂紋、油劑、雜質等缺陷。 2.2 磁性邊條應光滑、平齊，不應有凸起或凹陷。 2.3 磁性邊條與PVC塑料焊接部位應平整，無縫隙。 |
||||
| 3.單片門簾尺寸規格 單位：mm | ||||
| 序號 | 長度(L) | 寬度(B) | 厚度(δ) | 備注 |
| 1 | ＞30000 | 300～500 | 1.5～5 | |
| 4.單片門簾尺寸偏差 單位：mm | ||||
| 序號 | 項目 | 尺寸 | 尺寸偏差 | 備注 |
| 1 | 長度(L) | ≥2000 | ±3 | |
| ＜2000 | ±2 | |||
| 2 | 寬度(B) | 300～500 | ±1 | |
| 3 | 厚度(δ) | ≥1.6 |
+0.2
0
|
|
| 5.物理力學性能 | ||||
| 項目 | 要求 | |||
| 片材拉伸斷裂應力 | 縱向 ≥ | 15 | ||
| 橫向 ≥ | ||||
| 片材斷裂拉伸應變 | 縱向 ≥ | 300 | ||
| 橫向 ≥ | ||||
| 片材直角撕裂強度 | 縱向 ≥ | 65 | ||
| 橫向 ≥ | ||||
| 加熱尺寸變化率 | 縱向 | 0～2 | ||
| 橫向 | -1～0 | |||
| 耐寒性 | 表面應無破裂 | |||
| 耐熱老化 | 表面應無異常 | |||
| 透光率/(%) ≥ | 90 | |||
| 耐光性/級 ≥ | 4 | |||
| 吸附力/(N/5cm) | 1.35～3.00 | |||
| 焊接牢度/(N/3cm) ≥ | 35 | |||
| 閉合率/(%) ≥ | 98 | |||
|
6.物理力學性能備注 6.1 透光率 透過試樣的光通量與射到試樣上的光通量之比，結果取平均值，取值到0.1%。 百分數表示透光率計算：T=(T2/T1)*100 T —— 透光率，%； T2 —— 通過試樣的總透射光通量； T1 —— 入射光通量。 6.2 閉合率 在風速4m/s條件下，將自閉合塑料門簾，開啟30o角，門簾重力下垂，秒表測量門簾閉合時間，精度為1mm鋼尺測量門簾未閉合部分長度，取大值d。 百分數表示閉合率計算：Q=((l-d)/l)*100 Q —— 閉合率，%； d —— 3測量未閉合部分長度得大值，單位mm； l —— 門簾端長度，單位mm。 |
||||
| 7.有害物質限量 單位:毫克每千克 | ||||
| 序號 | 項目 | 限量值 | ||
| A類 | B類 | |||
| 1 | 鄰苯二甲酸二(2-乙基)乙酯(DEHP) | ≤1000 | ＞1000 | |
| 2 | 重金屬 | 鉛 | 1000 | |
| 鉻 | 100 | |||
| 六價鉻 | 1000 | |||
| 汞 | 1000 | |||
|
8. 安裝 8.1 確定安裝部位測量并做標記 8.1.1 豎直面內量取三次高，選取三次數值大值高度為確定高度。 8.1.2 水平面內量取三次寬，選取三次數值大值寬度為確定寬度。 8.2 安裝方法 8.2.1 無框梁上墻：在安裝標記處，滑道龍骨立面定位孔在梁上墻用記號筆做出標記，用φ10鉆頭成孔，孔內殘渣清理干凈，將M6膨脹栓把滑道龍骨固定墻體，旋緊螺栓。門簾片連接孔與滑道龍骨螺絲連接旋緊。 8.2.2 無框門洞安裝方法滑道龍骨頂面安裝，其他同無框上墻相同。無懸掛點采用鋁合金作為支撐梁。 8.2.3 木質門上框：在安裝標記處，滑道龍骨定位孔在門上框做出標記，用M3自攻螺絲將滑道龍骨固定上門框，旋緊螺絲。門簾片連接孔與滑道龍骨螺絲連接旋緊。 8.2.4 鋼質門上框：在安裝標記處，滑道龍骨定位孔在梁上墻做出標記，用外六角鉆尾M5.5自攻螺絲將滑道龍骨固定鋼制上門框，旋緊螺栓。門簾片連接孔與滑道龍骨螺絲連接旋緊。 8.2.5 依次同一方向將門簾片掛鉤重疊掛入龍骨中。 8.2.6 其他特殊固定結構，采取制定安裝方法。 |
||||
|
9.適用范圍 適用于商場、超市、冷庫、食品、化工、紡織、電子、機械、印刷、工廠、車間、市場、餐廳等各種行業場所。 |
||||
